Lightning Arrester



Lightning Arrester

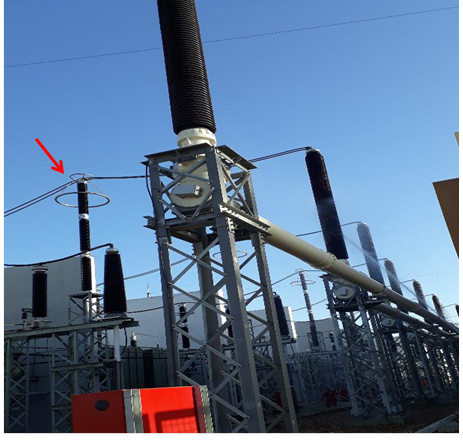

surges in Power system cause damage to main station equipment and overhead lines, so they must be protected from the risk of lightning strikes. Apart from lightning, some switching operations and faults may also generate overvoltages that can be potentially hazardous to the insulation of the substation equipment and insulation of the lines, These devices have many names as surge suppressors, surge diverters, and lightning arresters . These devices are placed parallel to the device to be protected, The purpose of lightning arresters is to provide a path over which the surge can pass to the ground. When a lightning impulse or switching surge reaches the arrester terminals, it causes a spark which jumps across the air gaps, passes through the non-linear resistive element, Sic, which allows a low resistance for the high voltage surge, but presents a high resistance under the rated voltage of the lines. In other words, the lightning arrester leads off only the surge energy. Afterwards, there is no chance of the normal line energy being led into the ground as in figure.

Types Of Lightning Arrester

·      gapped silicon carbide (Sic) and

·      gapped or gapless zinc oxide (ZnO)

  مانعة الصواعق

تتسبب الارتفاعات المفاجئة للجهد في نظام الطاقة في إتلاف معدات المحطة الرئيسية والخطوط الهوائية ، لذا يجب حمايتها من مخاطر الصواعق. بصرف النظر عن الصواعق ، قد تؤدي بعض عمليات الفصل والتوصيل والأعطال أيضًا إلى توليد جهد زائد يمكن أن يشكل خطرًا محتملاً على معدات المحطة الفرعية وعازلات الخطوط . ان الصواعق ما هى الا تيارات عالية جدا تصل الي الاف الكيلو امبير فلابد إذا من حماية الشبكة الكهربائية من تلك التيارات العالية ويتم ذلك عن طريق جهاز يسمى مانعة الصواعق التى تستخدم لحماية الخطوط الهوائية والمحولات من الصواعق عند الجهود المختلفة حيث تعمل على تمرير التيارات العالية الي الارض ولكي تكون وظيفة مانعة الصواعق فعالة يجب ان يكون توصيله الأرضي جيدة جدا حتى يمر التيار إلي الارض بسهولة ومانعة الصواعق عبارة عن مقاومه تصنع من مادة شبة موصلة مثل الفيليت أو كربيد سيليكون أو اكسيد الزنك التى تتميز بان عند تغير قيمة المقاومة تتغير قيمة الجهد . ففى حالة الجهد الطبيعى تعتبر مواد شبة الموصل مواد عازلة لان مقاومتها تكون كبيرة وفى حالة زيادة الجهد تقل مقاومة هذة المواد أي تصبح موصلة حيث تمرر التيارات العالية الناتجة من الصواعق إلي الارض  .
